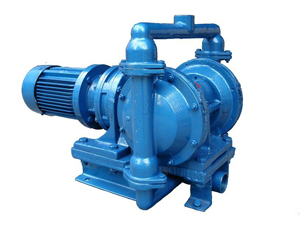

    DBY电动隔膜泵

    电动隔膜泵
    电动隔膜泵是一种新型的泵类，近年来，由于在隔膜材质上取得了突破性的进展，国际上越来越多的工业化国家采用此种型式的泵，取代部份离心泵、螺杆泵，来应用于石化、陶瓷、冶金等行业，我单位目前生产的电动隔膜泵产品设计均参考美国abel公司样机，dby型隔膜泵适用于低压，即出口压力≤3k9f／cm2的场合。

    性能特点：
    一、不需灌引水，自吸能力达7米以上。
    二、通过性能好，直径在1 0毫米以下的颗粒、泥浆等均可以毫不费力地通过。
    三、由于隔膜将被输送介质和传动机械件分开，所以介质_不会向外泄漏。且泵本身无轴封，使用寿命大大延长。根据不同介质，隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等，可以满足不同用户的要求。
    四、泵体介质流经部份，可根据用户要求，分为铸铁、不锈钢、衬胶，电机分为普通式和防爆式两种。

    主要用途：
    泵吸花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花。糖浆
    油漆、颜料、胶水、粘合剂、
    各种瓦、瓷、砖器及陶瓷釉浆
    各种磨料、腐蚀剂、清洗油垢
    各种剧毒、易燃、易挥发液体
    各种污水、水泥灌浆及灰浆
    各种强酸、强碱、强腐蚀液体
    各种粘稠浆、乳化液、各种软膏化装品
    各种固液分离设备的前级送压装置



    主要技术参数



    型号

    流量
    m3/h

    扬程
    m

    吸程
    m

    电机功率
    KW

    大允许通过颗粒直径mm

    DBY-10

    0.5

    30

    3

    0.37

    1

    DBY-15

    1

    30

    3

    0.5

    1

    DBY-25

    3.5

    30

    7

    1.5

    2.5

    DBY-32

    4

    30

    7

    1.5

    3.5

    DBY-40

    5.5

    30

    7

    1.5

    4.5

    DBY-50

    8.5

    30

    7

    2.2

    8

    DBY-65

    10

    30

    7

    2.2

    8

    DBY-80

    14

    30

    7

    4

    10

    DBY-100

    16

    30

    7

    4

    10


    规格一览表

    型号

    入口

    出口

    连接方式

    泵体材质

    inc

    mm

    inc

    mm

    NPT

    BSPT

    ANSI 法兰

    DIN 法兰

    铸铁 Z

    铝合金 L

    不锈钢 B

    塑料 En S

    衬胶 ZCJ

    DBY-10

    3/8

    10

    3/8

    10

    ●

    ●

    -

    -

    ●

    ●

    ●

    -

    -

    DBY-15

    1/2

    15

    1/2

    15

    ●

    ●

    -

    -

    ●

    ●

    ●

    -

    -

    DBY-25

    1

    25

    1

    25

    ●

    ●

    -

    -

    ●

    ●

    ●

    -

    ●

    DBY-40

    1½

    40

    1½

    40

    ●

    ●

    -

    -

    ●

    ●

    ●

    -

    ●

    DBY-50

    2

    50

    2

    50

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    -

    ●

    DBY-65

    3

    80

    3

    80

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    -

    ●


    主要外型尺寸



    型号

    A

    B

    D

    n-φd

    L

    H1

    H2

    DBY-10

    456

    342

    190

    4-φ16

    650

    370

    50

    DBY-15

    456

    342

    190

    4-φ16

    650

    370

    50

    DBY-25

    537

    455

    210

    4-φ16

    1060

    480

    60

    DBY-40

    537

    455

    210

    4-φ16

    1060

    480

    60

    DBY-50

    800

    380

    380

    4-φ18

    1510

    700

    85

    DBY-65

    800

    380

    380

    4-φ18

    1510

    700

    85

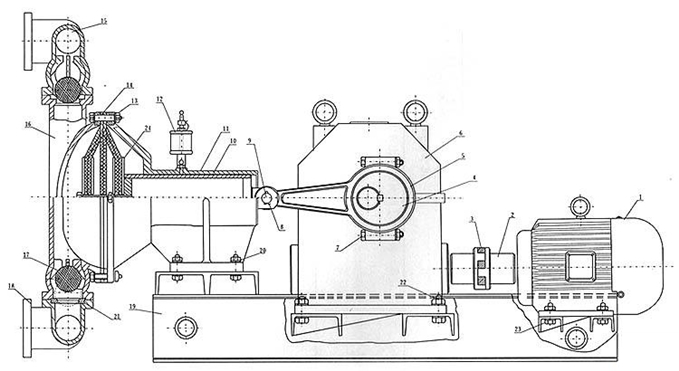

    产品结构图


    二、主要零件名称及材质



    编号

    名称

    材质

    数量

    1

    电机



    1

    2

    联轴器

    HT200

    2

    3

    六角弹性块

    氯丁橡胶

    1

    4

    偏心轮

    HT250

    2

    5

    连杆

    ZG

    2

    6

    减速箱



    1

    7

    螺栓

    Q235-A

    4

    8

    开口销

    Q235-A

    2

    9

    活塞销

    A3

    2

    10

    活塞

    无缝管两端焊接

    2

    11

    缸套

    HT200

    2

    12

    油杯



    2

    13

    螺栓

    Q235-A

    16

    14

    隔膜

    丁晴橡胶 氯丁橡胶

    4

    15

    出水管

    铝合金

    1

    铸铁

    不锈钢

    衬胶

    16

    泵体

    铝合金

    2

    铸铁

    不锈钢

    衬胶

    17

    阀球

    不锈钢

    4

    18

    进水管

    铝合金

    1

    铸铁

    不锈钢

    衬胶

    19

    底座

    HT200 槽钢

    1

    20

    螺栓

    Q235-A

    8

    21

    阀口座

    氯丁橡胶 丁晴橡胶

    4

    22

    螺栓

    Q235-A

    4

    23

    螺栓

    Q235-A

    4

    24

    压板

    A3

    4
