IHF氟塑料化工泵
IHF氟塑料化 工泵详细介绍
一、概 述

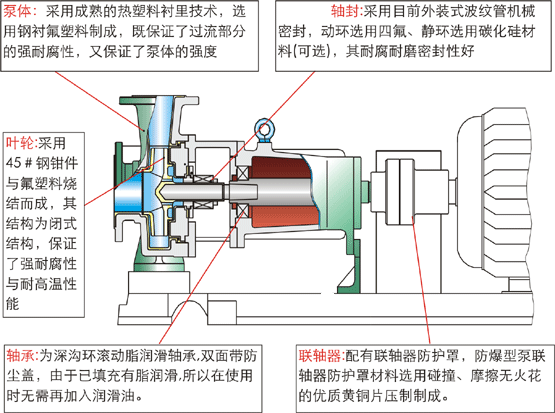

IHF单级单吸式氟塑料合金化工离 心泵（简称IHF离 心泵）是按国际标准并结合非金属泵的工艺设计制造。泵体采用金属外壳内衬聚全氟乙丙烯（F46），泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式的波纹管机械密 封，静环选用99.9%氧化铝陶瓷（或氮化硅），动环采用四氟填充材料，其耐腐耐磨密 封性_。泵的进出口均采用铸钢体加固，以增强了泵的耐压性。实际使用显示，该泵具有耐腐、耐磨、_、不老化、机械强度高、运转平稳、结构合理、密 封性能严格可靠、拆卸检修方便、使用寿命长等优点河北鸿海泵业
二、泵密 封介绍
该泵采用目前外装式四氟波纹管机械密 封，拥有多层保护，延长了机封使用寿命，对于输送含杂质颗粒介质时，可配用无冷却水单端面硬对硬（碳化硅对碳化硅）机械密 封，所以用户选型时需考虑到介质中的固体含量。河北鸿海泵业
三、用 途
例：IHF50-32-125 IH：标准化工离心泵代号 F：泵的主要材料为氟塑料
50：代表泵的进口口径 32：代表泵的出口口径 125：表示泵的叶轮直径为125mm河北鸿海泵业
六、主要配件实物照片
型 号 | 转速 n=2900 r/min | 转速 n=1450 r/min | ||||||||
流 量 | 扬 程 | 电机功率 | 汽蚀余量（m） | 效 率（%） | 流 量m³/h | 扬 程 | 电机功率 | 汽蚀余量（m） | 效 率（%） | |
IHF40-25-125 | 6.3 | 20 | 1.5 | 3.0 | 51 |
| ||||
IHF40-25-160 | 6.3 | 32 | 2.2 | 3.0 | 46 | |||||
IHF40-25-200 | 6.3 | 50 | 4 | 3.0 | 39 | |||||
IHF40-25-250 | 6.3 | 80 | 11 | 3.0 | 41 | |||||
IHF50-32-125 | 12.5 | 20 | 2.2 | 3.0 | 51 | 6.3 | 5 | 0.55 | 3.0 | 45 |
IHF50-32-160 | 12.5 | 32 | 4 | 3.0 | 46 | 6.3 | 8 | 0.55 | 3.0 | 40 |
IHF50-32-200 | 12.5 | 50 | 7.5 | 3.0 | 39 | 6.3 | 12.5 | 1.1 | 3.0 | 33 |
IHF65-50-125 | 25 | 20 | 3 | 3.5 | 62 | 12.5 | 5 | 0.55 | 3.5 | 55 |
IHF65-50-160 | 25 | 32 | 5.5 | 3.5 | 57 | 12.5 | 8 | 1.1 | 3.5 | 51 |
IHF65-40-200 | 25 | 50 | 11 | 3.5 | 52 | 12.5 | 12.5 | 1.5 | 3.5 | 46 |
IHF65-40-250 | 25 | 80 | 18.5 | 3.5 | 50 | 12.5 | 20 | 3 | 3.5 | 43 |
IHF80-65-125 | 50 | 20 | 5.5 | 4.0 | 69 | 25 | 5 | 1.1 | 4.0 | 64 |
IHF80-65-160 | 50 | 32 | 11 | 4.0 | 67 | 25 | 8 | 1.5 | 4.0 | 62 |
IHF80-50-200 | 50 | 50 | 15 | 4.0 | 63 | 25 | 12.5 | 2.2 | 4.0 | 57 |
IHF80-50-250 | 50 | 80 | 30 | 4.0 | 66 | 25 | 20 | 5.5 | 4.0 | 51 |
IHF100-80-125 | 100 | 20 | 11 | 4.5 | 77 | 50 | 5 | 1.5 | 4.5 | 74 |
IHF100-80-160 | 100 | 32 | 15 | 4.5 | 73 | 50 | 8 | 2.2 | 4.5 | 69 |
IHF100-65-200 | 100 | 50 | 30 | 4.5 | 73 | 50 | 12.5 | 5.5 | 4.5 | 68 |
IHF125-80-160 | 160 | 32 | 30 | 5.0 | 70 | 80 | 8 | 5.5 | 5.0 | 74 |
IHF125-100-200 | 250 | 50 | 55 | 5.0 | 65 | 100 | 12.5 | 11 | 5.0 | 71 |
IHF125-100-280 | 200 | 100 | 90 | 5.0 | 73 | 100 | 25 | 15 | 5.0 | 73 |
IHF150-125-315 |
|
|
|
|
| 200 | 32 | 30 | 5.0 | 73 |
IHF150-125-400 | 200 | 50 | 45 | 5.5 | 74 | |||||
IHF200-150-315 | 400 | 32 | 75 | 5.5 | 74 | |||||
IHF200-150-400 | 400 | 50 | 90 | 5.5 | 74 | |||||
注：如用户所需参数不在此表范围，我厂可根据用户要求予以调整电话：0317-8296493 | ||||||||||
八、性能曲线图
九、安装尺寸图
（安装图仅供参考，如需确切尺寸请来电0317-8296493索取）
十、安装示意图：
