ZCQ型自吸式磁力泵

ZCQ型自吸式磁力泵
流量：3～50立方/小时扬程：12～50米功率：0.37～15KW 材质：不锈钢使用温度：≤80℃

ZCQ型概述
ZCQ型自吸式磁力驱动泵是根据用户要求在CQ型磁力驱动泵的基础上吸取国外新技术，并经过本单位工程技术人员反复研究试验成功的新产品。采用磁传动原理与混式结构，与普通离心泵相比，能够体现自吸，便于远程集中控制，实行自动化操作，故应用_广泛，尤其是对于那些泵的安装位置高于液面的场合，自吸式磁力泵即为_。
该泵既有CQ型磁力泵全密封、无泄漏、_的特点。又集自吸于一身，不需底阀和引灌水，自吸高度4米，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位，抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。
型号意义
ZCQ

自吸式磁力泵型号意义 />

ZCQ型自吸式磁力泵性能参数
型号	口径		扬程（m³/h）	流量（l/min）	电机功率（kw）	转速（r/min）	电压（v）	自吸性能（m3/分）
型号	进口	出口	扬程（m³/h）	流量（l/min）	电机功率（kw）	转速（r/min）	电压（v）	自吸性能（m3/分）
ZCQ20-12-110	20	12	12	3	0.37	2900	380	4
ZCQ25-20-115	25	20	15	5.4	1.1	2900	380	4
ZCQ32-25-115	32	25	15	4.8	1.1	2900	380	4
ZCQ32-25-145	32	25	25	4.8	1.1	2900	380	4
ZCQ40-32-132	40	32	20	10.8	2.2	2900	380	4
ZCQ40-32-160	40	32	32	12	4	2900	380	4
ZCQ50-40-145	50	40	25	14.4	4	2900	380	4
ZCQ50-40-160	50	40	32	13.2	4	2900	380	4
ZCQ50-32-200	50	32	50	7.8	5.5	2900	380	4
ZCQ65-50-145	65	50	25	16.8	5.5	2900	380	4
ZCQ65-50-160	65	50	32	27	7.5	2900	380	4
ZCQ80-65-125	80	65	20	50	7.5	2900	380	4
ZCQ80-65-160	80	65	32	50	15	2900	380	4
ZCQ80-50-200	80	50	50	50	18.5	2900	380	4
ZCQ100-80-160	100	80	32	100	22	2900	380	4
ZCQ100-65-200	100	65	50	100	30	2900	380	4

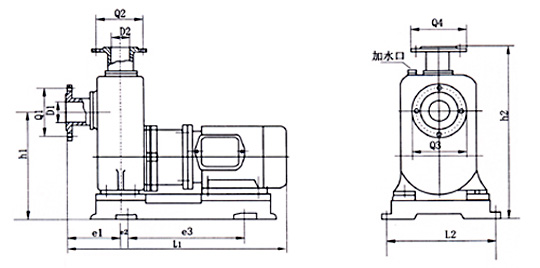

ZCQ型外形结构图

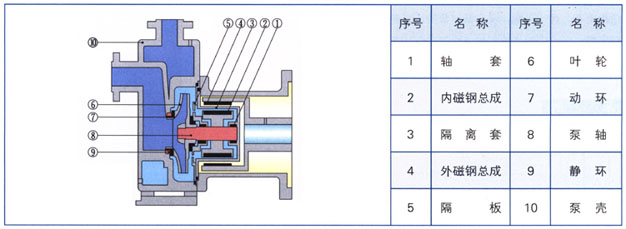

自吸式磁力泵结构示意图 />

自吸式磁力泵结构示意图 />

型号	D1	D2	Q1	Q2	Q3	Q4	h1	h2	e1	e2	e3	L1	L2
ZCQ20-12-100	20	12	65	55	90	80	230	320	90	0	212	400	300
ZCQ25-20-115	25	20	75	65	100	90	245	340	102	7	285	520	250
ZCQ32-25-115	32	25	90	75	120	100	245	340	102	7	285	520	250
ZCQ32-25-145	32	25	90	75	120	100	270	370	102	7	285	520	250
ZCQ40-32-132	40	32	100	90	130	120	270	375	100	25	350	610	270
ZCQ50-32-160	40	32	100	90	130	120	300	400	104	50	310	680	330
ZCQ50-40-145	50	40	110	100	140	130	300	400	104	40	310	680	330
ZCQ65-50-145	65	50	130	110	160	140	310	425	105	47	357	760	351
ZCQ65-50-160	65	50	130	110	160	140	337	467	115	115	357	870	351
